Microscopia. Microscópio Coleman, Modêlo 16 A.


Antigo Microscópio Alemão, Marca Ernst Leitz. Latão Dourado e Enegrecido.
Antigo Microscópio Alemão, Marca Ernst Leitz. Latão Dourado e Enegrecido. Fonte da Imagem: Santa Velharia Leilões (2021).

Autor: Alberto Federman Neto, AFNTECH.

Revisto e Ampliado em 18 de Novembro de 2021.

Neste Artigo, descrevo algumas características do meu próprio microscópio.

Também uma revisão sucinta de vários fabricantes de microscópios.

1. INTRODUÇÃO:

A imagem que ilustra este Artigo é um antigo e bonito microscópio monocular, em latão dourado e enegrecido.

Fabricado na Alemanha, pela empresa de Mecânica Fina Ernest Leitz GmbH, na cidade de Wetslar. Essa empresa hoje, é a Leica. (Leica Microsystems) Mas o nome original é utilizado para a parte da empresa que se dedica a fazer lentes especiais para cinema.

Segundo o Leiloeiro, essa peça veio de Paris, França. Pelo número de série, 277051, estimo que tenha sido fabricado em 1929.

Microscópios muito antigos, em geral eram simples, Os  atuais microscópios, mesmo quando monoculares,  costumam ter recursos completos, antes só disponíveis em aparelhos avançados.

Sejam simples ou sofisticados, antigos ou novos, há, (ou houve) muitas marcas conhecidas de microscópios. Nem sempre bons, mas alguns deles de boa ou alta qualidade. Desde criança, e em laboratórios profissionais, vi e usei excelentes microscópios das marcas: Leica, Carl Zeiss, Nikon, Olympus, Bausch & Lomb, DF Vasconcelos e Coleman. Eu tinha um Professor que dizia que microscópio Americano era melhor nas lentes do que na Mecânica, e os microscópios Russos, melhor na Mecânica do que nas lentes.

Leica (Alemanha);  Bresser Biolux (Alemanha); Carl Zeiss (Alemanha); Row (Alemanha); Bausch & Lomb (EUA); Spencer (EUA); Amscope (EUA); Hund (Alemanha); Nikon (Japão); Meiji (Japão); Olympus (Japão); BW Optics (China); Prior Scientific (China); Sans & Streife (EUA e Alemanha);  Best Scope (China); Fenix(China); Oxford (EUA); Brunel (Inglaterra); Magnus (Alemanha); Beck-Kassel (Alemanha); Kruss (Alemanha); HOC Optik (Alemanha); Micron (Índia); Ajay Optik (Índia); Tiyoda (Japão); Reichert (Áustria); Testa (EUA); Opton (Alemanha); Meopta (República Tcheca); Haxon (Espanha); Tasco (EUA); Towa (Japão); Motic (Canadá); Mayflower (EUA); Aomekie (EUA); LW Scientific (EUA); Vivitar (EUA); OEM (China); Kyowa (Japão); Stiassnie (França); Caltex (EUA); Optika (Itália); Cole-Palmer (EUA e França); Atco (EUA); Deltapix (Dinamarca); Cooke, Troughton & Simms  (Inglaterra); Siedentopf (Alemanha); Unitron (EUA);Yashica (Japão); Alphatec (EUA); Verick (França); Denkar (Dinamarca); Biolam (Rússia); Biofocus (CEU); Edmond (EUA); Suss (Suiça); Aarson (Índia); Euromex (Holanda); Andonstar-Elezoom (Holanda); MS Westphalia (Alemanha); Nanbei (China).

muitas outras marcas. Além das mais famosas. Links: 1. 2. 3. 4. 5. 6. 7. 8. Veja mais microscópios antigos e bons. 20.

Marcas Brasileiras de microscópios .  DF Vasconcelos ; Lumen (sob licença da Lumen Dynamics, EUA)  VitchlabLaboranaOpticam; Olen-Kasvi e Coleman. De brinquedo, Jott Play.

2. MEU MICROSCÓPIO:

O meu é um microscópio monocular marca Coleman, Modêlo 16-A,  de 2015. Adquirido da excelente Loja Roster. É semelhante a este e a este outro. E ao deste vídeo. Ele é bem bom, e não é muito caro!

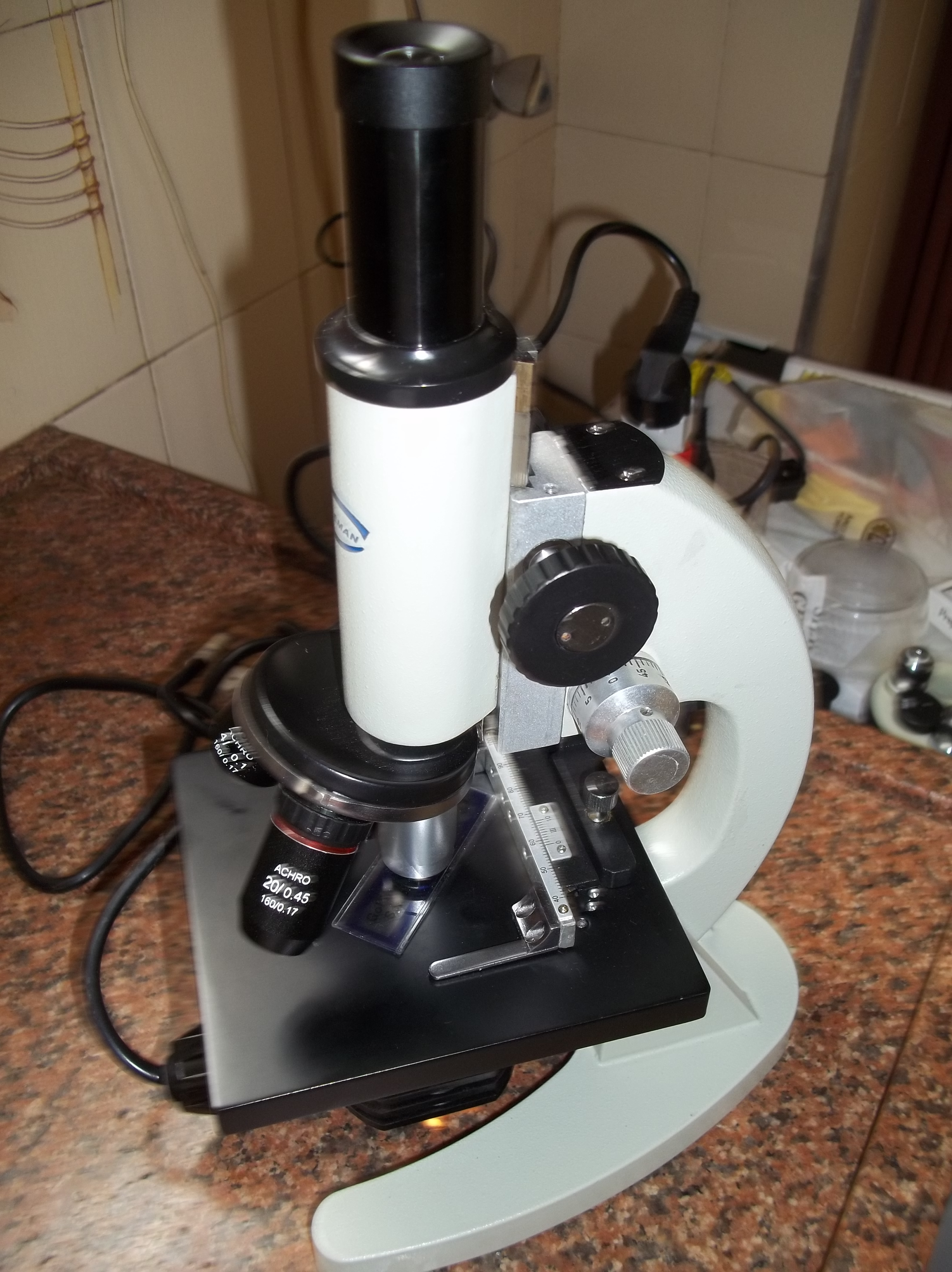

Microscópio Coleman Modelo 16-A.
Microscópio Coleman Modelo 16-A. Todas as Fotos Feitas com Câmera Digital Kodak C-183.

O sucessor dele era o modêlo 17 S. Mas os microscópios monoculares  atuais, para melhor Ergonomia, tem o tubo inclinado (não mais vertical) em ângulo de 45 graus ou 36 graus, como este Coleman 116-AL.

Embora meu microscópio seja simples, inclui recursos que antigamente, só eram encontrados em microscópios de preço mais elevado.

Veja, microscópios antigos simples não tinham platina móvel e nem Charriot, Vernier ou condensador. Links de microscópios simples antigos: 9, 10, 11, 12, 13, 14, 15. 19. Este Karl Zeiss Alemão antigo, note que não tem platina móvel.

O meu já tem Condensador e Platina móvel com Charriot , Link 21, e Vernier. E Revólver para 3 objetivas.

Ele vem com três oculares comuns, não WF, tipo Huygens, link 22,  de aumentos 5X; 10X e 16X. E três objetivas acromáticas, com aumentos de 10X, 40X e 100X (objetiva de imersão a óleo). Marca Coleman. Portanto se pode obter aumentos de 50X até 1600X.

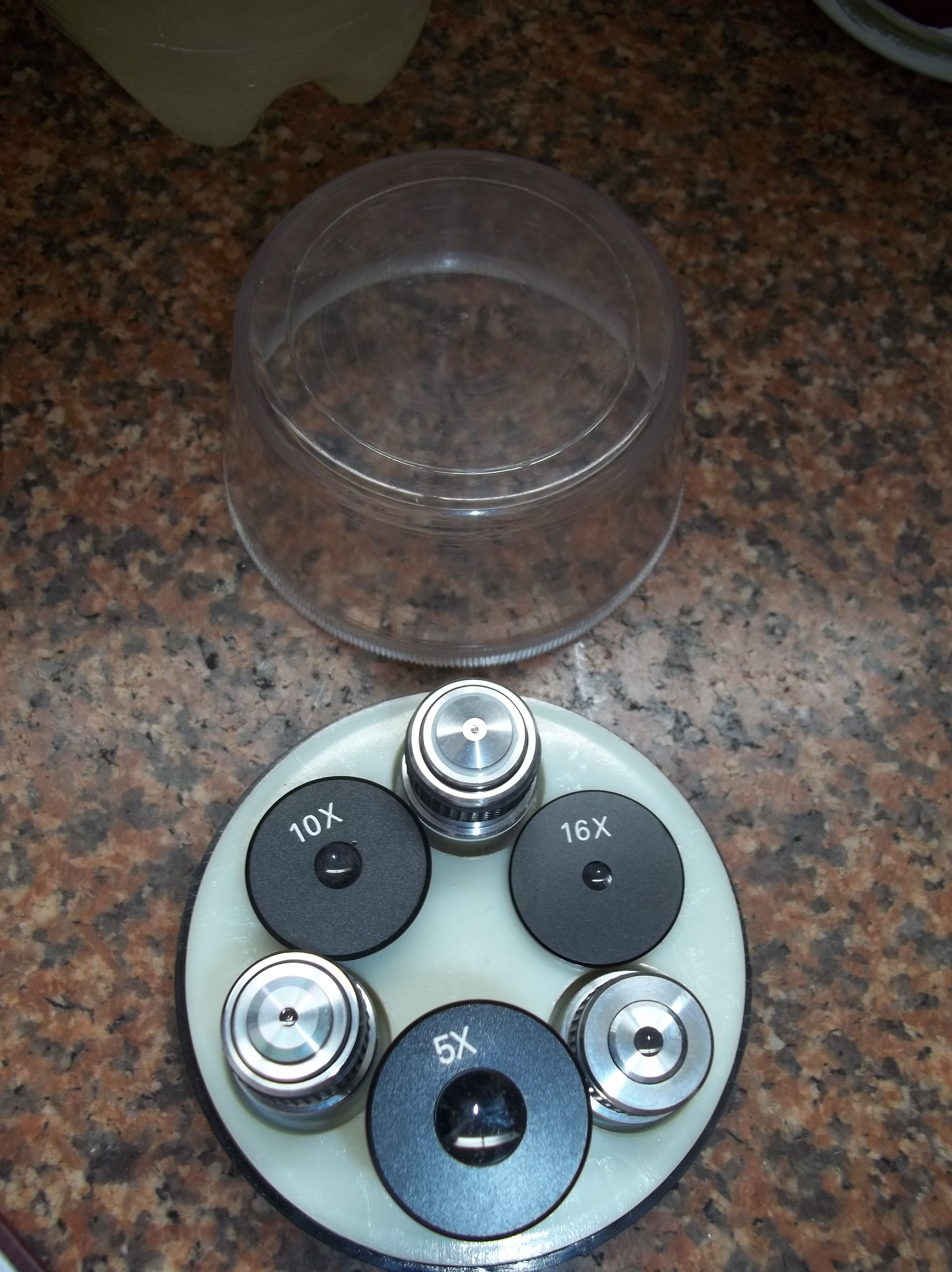

Estojo com as Três Oculares e Três Objetivas acromáticas. Marca Coleman, Brasil.
Estojo com as Três Oculares e Três Objetivas Acromáticas Originais. Marca Coleman, Brasil.

Tem também Diafragma Íris, e os filtros para o Condensador. Azul, para corrigir a luz amarelada da lâmpada, e verde, para as lâminas de sangue.

Possui  Espelho Plano e Convexo, para usar luz do dia. Se preferir, use o iluminador, com lâmpada incandescente de tungstênio  tipo sinalizadora, de 15 W, 220 V. Base Baioneta BA15-D. é semelhante às usadas em máquinas de costura. Fáceis de achar.

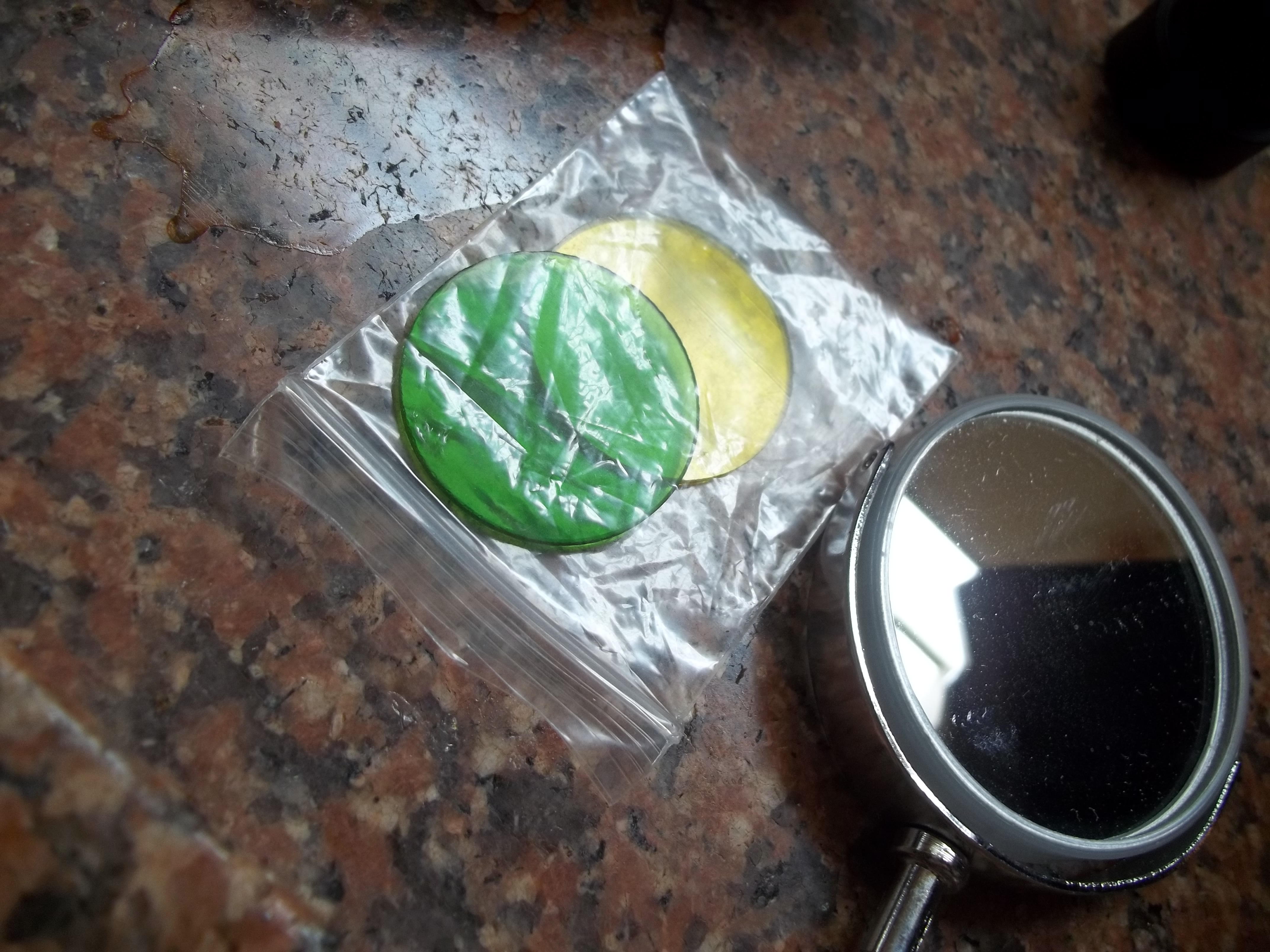

Espelho Plano  e Côncavo, Para usar Luz Natural no Microscópio Coleman 16-A. E Filtros Para o Condensador.
Espelho Plano e Côncavo, Para usar Luz Natural no Microscópio Coleman 16-A. E Filtros Para o Condensador.

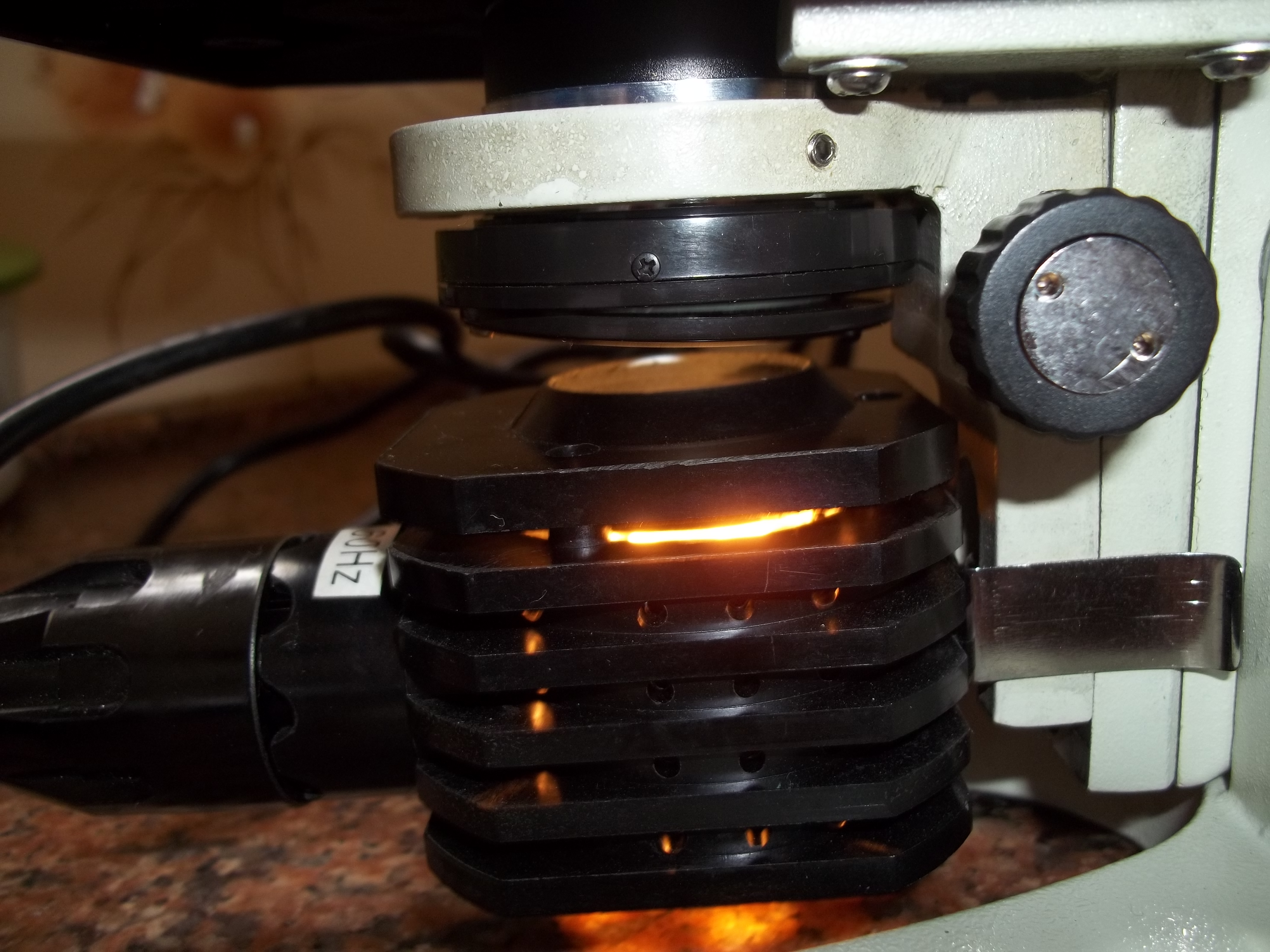

Condensador e Iluminador do Microscópio Coleman  16-A.
Condensador e Iluminador do Microscópio Coleman 16-A.

Outros microscópios usam lâmpadas  especiais menos fáceis de achar. Bipino, baixa voltagem, ou halógenas.

Acessórios Adicionais:

Para ampliar a utilidade do meu microscópio, comprei alguns acessórios adicionais.

Em Microscopia, são comuns os filtros azul, verde e amarelo, mas existe vermelho também. artigo extenso sobre como usar os filtros. Outro Artigo.

Comprei um filtro amarelo. Marca DIGILAB. Assim, agora tenho o filtro azul original (para corrigir a tonalidade amarela da luz incandescente),  link 18, o filtro verde (marca Coleman), para lâminas de sangue , para aumentar o contraste, e um filtro amarelo, usado para proteger a retina, e corrigir a luz, caso se use muita luz do dia ou iluminação fluorescente. Links: 16, 17,

Note que o sistema de lentes, ocular e objetiva torna as luzes  branca e azul, mais agressivas, e isso pode prejudicar a retina. Por isso, caso trabalhe com luz fluorescente ou com luz direta do sol, convém usar o filtro amarelo. Ele vai cortar os raios azuis e ultravioleta.

Também comprei três objetivas acromáticas. Uma de aumento 4X e outra de 20X, ambas marca Yujie Din, Ningbo Tianyu Optoelectronic Technology Co.,Ltd., (China).

E uma terceira objetiva, seca, de 60X (marca DIGILAB) . A de aumento alto é porque 60X é o maior aumento possível de se usar, sem recorrer a objetivas de imersão.

Comprei uma ocular de campo amplo, WF, de 25X. Marca DIGILAB.

Em teoria, com minhas atuais oculares e objetivas, se pode conseguir aumentos até 2500X, se a luminosidade o permitir.

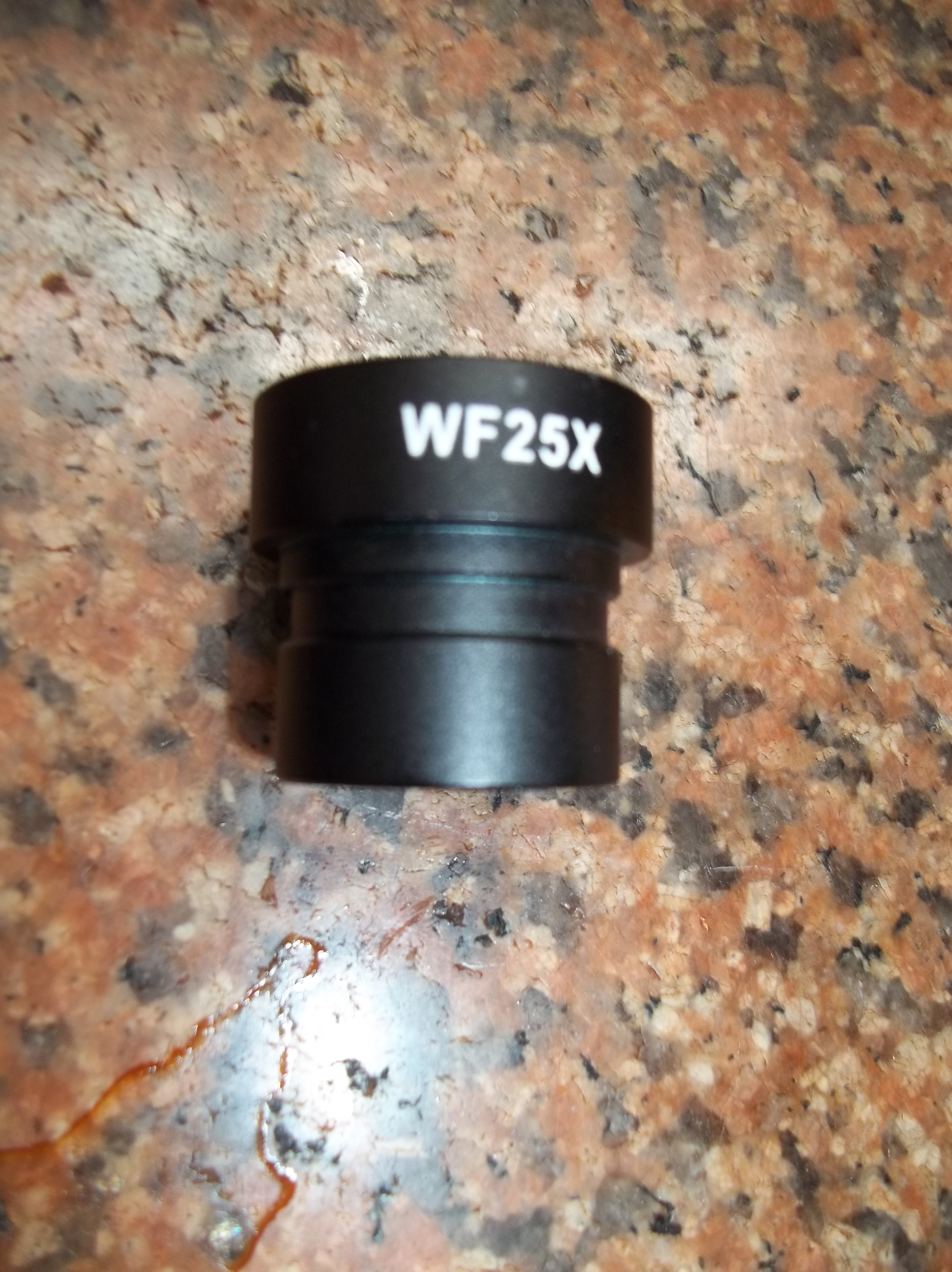

Ocular de Campo Largo, de 25X. Marca DIGILAB
Ocular de Campo Largo, de 25X. Marca DIGILAB

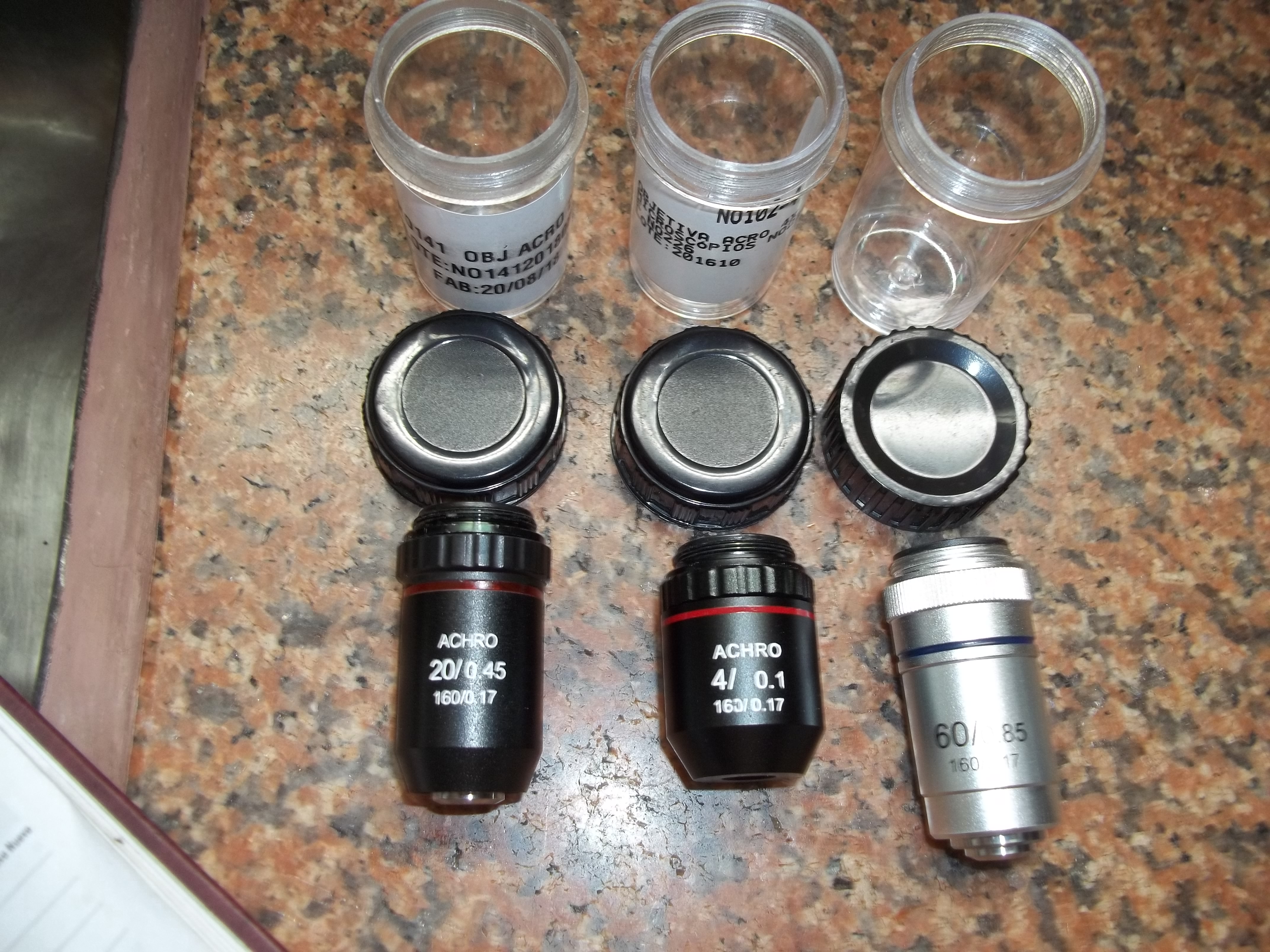

Objetivas Secas, Adicionais do Meu Microscópio. Da Esquerda Para a Esquerda. Objetiva de 20X, de 4X e de 60X.
Objetivas Secas, Adicionais do Meu Microscópio. Da Esquerda Para a Direita. Objetiva de 20X, de 4X e de 60X.

3. TESTES:

Imagens, com alguns testes que fiz, lâminas preparadas comerciais baratas, fotografadas pelo  método  que reportamos (FEDERMAN NETO, A.; CAPELLARO, J.L (2021) anteriormente.

Lâmina Clássica Comercial, Epiderme de Raiz de Cebola, corada com Azul de Metileno. Ocular WF25X, Objetiva Acromática de 20X.
Lâmina Clássica Comercial, Epiderme de Raiz de Cebola, corada com Azul de Metileno. Ocular WF25X, Objetiva Acromática de 4X.
Lâmina Comercial de Escama de Peixe Dourado, Corada com Fucsina. Ocular de 16X, Objetiva de 40X.
Lâmina Comercial de Escama de Peixe Dourado, Corada com Fucsina. Ocular de 16X, Objetiva de 20X.



Lâmina Comercial de Raiz de Lotus, Ocular de 16X, Objetiva de 40X.
Lâmina Comercial de Raiz de Lotus, Ocular de 16X, Objetiva de 40X.
